Lancia V4: Dalla Lambda alla Fulvia: perché Lancia avvicinò le bancate, come funziona il V4 e quali differenze separano i progetti di Aprilia, Ardea e Appia.
Il V4 Lancia a V stretta è una risposta a una domanda molto concreta: come accorciare un motore senza allargarlo quanto un normale propulsore a V? La soluzione consiste nell’avvicinare le due file di cilindri, sfalsandole lungo l’albero motore e raccogliendole sotto una testata comune. Quattro pistoni continuano a compiere il consueto ciclo a quattro tempi; è la loro sistemazione nello spazio a essere particolare.
Dalla Lambda alla Fulvia, questa idea accompagnò automobili profondamente diverse. Raccontarla come se si trattasse di un unico motore rimasto in produzione per decenni nasconde però la parte più interessante: Lancia conservò un principio geometrico, cambiando distribuzione, materiali, cilindrate e installazione sulla vettura.
Il problema originario: la lunghezza della meccanica
Nella Lambda la compattezza non era un esercizio isolato. La vettura presentata a Parigi nell’ottobre 1922 univa una struttura portante e sospensioni anteriori indipendenti a una sistemazione della meccanica pensata per contenere gli ingombri. Accorciare il gruppo formato da motore, frizione e cambio aiutava a organizzare l’intera parte anteriore dell’automobile.
Un quattro cilindri in linea colloca le canne una dopo l’altra. È una disposizione intuitiva, ma la loro successione occupa spazio lungo l’asse dell’albero motore. Dividere i cilindri in due file permette di sovrapporne parte dello sviluppo longitudinale. Se però le file vengono aperte molto, il motore guadagna larghezza e normalmente richiede due testate.
La V stretta cerca un compromesso fra queste esigenze. L’archivio storico della Casa lega esplicitamente la scelta della Lambda al contenimento della lunghezza della meccanica. Non è quindi corretto spiegare il V4 soltanto come una ricerca di potenza: l’architettura nasce anche dal rapporto fra propulsore e automobile.
Che cosa significa davvero “V stretta”
Una bancata è una fila di cilindri. In un motore a V gli assi dei cilindri delle due bancate hanno inclinazioni differenti. Nei V4 Lancia l’angolo è piccolo: il dossier storico del marchio del 2006 indica 14° per la Lambda, mentre la ricostruzione dedicata alla Fulvia descrive un valore di circa 12°. Sono riferimenti relativi a progetti diversi, non una quota universale per ogni versione.
Le due file sono anche sfalsate longitudinalmente: guardando il gruppo dall’alto, le posizioni dei cilindri non formano due coppie perfettamente affiancate. Questa disposizione permette di raccogliere le quattro canne in un insieme corto. Lo sfalsamento visto in pianta e l’angolo fra gli assi sono due caratteristiche distinte: non si può misurare la V guardando soltanto la posizione delle camere dall’alto.
Una sola testata chiude il gruppo. Questo non significa che esista una sola camera di combustione: ogni cilindro deve mantenere la propria tenuta, comunicare con aspirazione e scarico e ricevere l’accensione. “Testata comune” descrive il componente che li raccoglie, non una combustione condivisa fra pistoni.

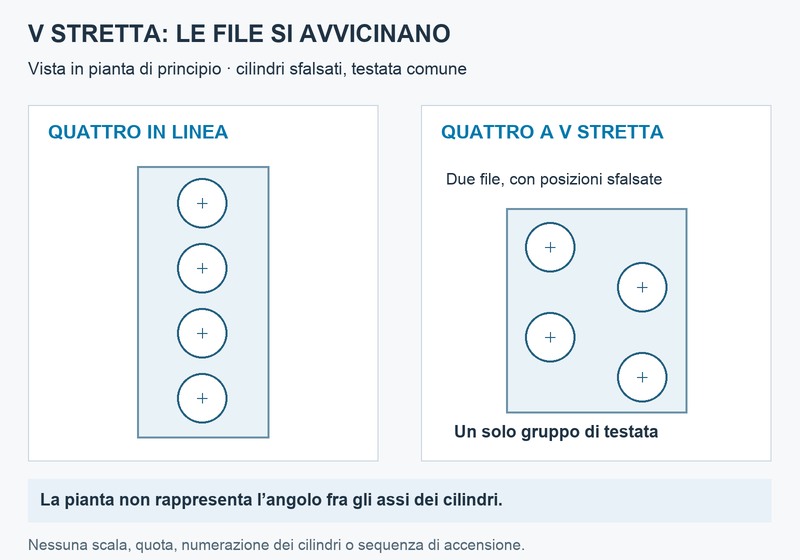

La figura serve a leggere il principio dello sfalsamento. Non è una pianta dimensionale di Lambda o Fulvia, non stabilisce la posizione dei perni dell’albero e non identifica un ordine di accensione. Dalle proporzioni del disegno non si ricava un risparmio percentuale d’ingombro.
Dal pistone alle ruote: il funzionamento non cambia ciclo
Durante l’aspirazione il pistone aumenta il volume del cilindro mentre il passaggio d’ingresso è aperto. Nella compressione la carica trattenuta viene portata verso la camera. L’accensione avvia la combustione; la pressione dei gas produce lavoro durante l’espansione. Infine lo scarico consente l’uscita dei gas e prepara il ciclo successivo.
La biella trasmette la forza dal pistone all’albero motore, che la converte in coppia. La V stretta non aggiunge una fase e non fa lavorare contemporaneamente tutti i cilindri. La successione delle combustioni e il movimento dei pistoni dipendono dalla geometria specifica dell’albero e dalla distribuzione, non dalla sola forma esterna del blocco.
È utile separare tre domande: dove stanno i cilindri, come vengono comandate le valvole e in quale sequenza lavorano i pistoni. La sigla V4 risponde alla prima, ma non fornisce automaticamente tutte le altre informazioni. Lo stesso criterio aiuta a leggere il Volkswagen VR6 a testata comune, che affronta un problema d’ingombro con un frazionamento e un progetto propri.
Lambda, Aprilia e Ardea: continuità dell’idea, differenze dei componenti
La Lambda porta la V stretta dentro un progetto nel quale carrozzeria, sospensioni e meccanica vengono ripensate insieme. Il suo significato storico non si esaurisce nel motore: è il rapporto fra i vari elementi a spiegare perché il contenimento degli ingombri fosse così importante.
Con l’Aprilia, presentata a Parigi nell’ottobre 1936 ed entrata in produzione nel 1937, il principio viene sviluppato in una vettura differente. La documentazione Heritage descrive un blocco in lega leggera con canne riportate in ghisa e camere emisferiche. Un albero a camme in testa comanda le valvole attraverso bilancieri. La prima serie ha cilindrata di 1.352 cm³: un dato di quella configurazione, non dell’intera genealogia V4.
Le canne sono le superfici entro cui scorrono i pistoni; “riportate” significa che sono elementi inseriti nel blocco. Il bilanciere trasferisce il movimento della camma alla valvola. Questi dettagli mostrano come una disposizione compatta richieda soluzioni precise per collocare componenti e passaggi, senza poter essere spiegata con il solo angolo fra i cilindri.
L’Ardea del 1939 mantiene quattro cilindri a V stretta, ma il suo motore non è semplicemente l’Aprilia ridotta di scala. Il resoconto della Casa evidenzia una distribuzione con albero sulla testata, comando a catena e bilancieri a Z. La cilindrata documentata è 903 cm³. L’architettura è comune; il sistema che muove le valvole va descritto per quello specifico progetto.
Appia e Fulvia: il principio attraversa il dopoguerra
Le tre serie dell’Appia occupano il periodo 1953–1963. Il compatto quattro cilindri a V stretta viene impiegato anche sugli autotelai destinati ai carrozzieri. Berlina e fuoriserie condividono un’impostazione, ma non bisogna trasferire automaticamente da una versione all’altra tarature e prestazioni.
La Fulvia, presentata a Ginevra nel 1963, cambia ancora il contesto: motore anteriore a sbalzo e trazione anteriore. Il progetto di Ettore Zaccone Mina riprende dall’Appia l’architettura, non l’intero motore. Heritage documenta due alberi a camme in testa mossi da catena, blocco cilindri in ghisa e diversi componenti in lega d’alluminio. La prima cilindrata è 1.091 cm³.
Il gruppo è inclinato di 45° per contenerne l’altezza d’installazione. Questo valore non è l’angolo fra le bancate: descrive come il motore viene collocato sulla vettura. Confondere le due inclinazioni porta a disegnare e raccontare un propulsore diverso da quello reale.
Lo sviluppo della Fulvia porta poi a versioni di cilindrata e impiego differenti, comprese le Coupé e le HF. La produzione della Coupé arriva al 1976. Il successo sportivo appartiene alle vetture e alle loro specifiche configurazioni: non dimostra che qualsiasi V4 a V stretta offra le stesse prestazioni o gli stessi margini di elaborazione.
I vantaggi e i compromessi di una testata comune
Il vantaggio caratteristico è la possibilità di ottenere un insieme raccolto: più corto di una disposizione in fila equivalente nel confronto geometrico, meno aperto di un V convenzionale. La testata comune evita la separazione in due gruppi superiori distinti. Il risultato effettivo dipende però da alesaggio, interassi, organi ausiliari e installazione.
Compatto non equivale automaticamente a semplice. Condotti, valvole, camere e circuiti devono convivere attorno a cilindri sfalsati. I diversi sistemi di distribuzione di Aprilia, Ardea e Fulvia sono esempi concreti delle risposte date dai progettisti. Una testata in meno rispetto a un V con due teste non è una misura sufficiente di costi, facilità di lavorazione o manutenzione.
Neppure l’assenza di vibrazioni può essere dedotta dalla sigla V4. Cadenza delle combustioni, equilibrio delle masse e isolamento del gruppo sono problemi distinti. Senza dati della singola versione non è corretto attribuire alla V stretta una superiorità universale rispetto a un quattro cilindri in linea.
Perché questa storia resta attuale
La vicenda Lancia insegna soprattutto a leggere un motore come parte della vettura. Una soluzione adatta alla meccanica longitudinale della Lambda viene reinterpretata fino all’avantreno della Fulvia. Il passaggio a gamme e piattaforme differenti non autorizza a descrivere la fine di questa famiglia come la prova di un difetto tecnico unico.
Le fonti consultate documentano l’evoluzione, ma non forniscono un bilancio industriale omogeneo che isoli una sola causa dell’abbandono. Non sono quindi attribuiti al V4 costi o consumi “tipici” inventati. La sua eredità verificabile è più precisa: una lunga sperimentazione sul modo di concentrare cilindri e distribuzione in poco spazio, adattandoli a esigenze automobilistiche diverse.
Fonti e documentazione
- Stellantis Heritage, Lancia Lambda: presentazione e rapporto fra compattezza del motore e progetto della vettura.
- Lancia, dossier storico del 13 aprile 2006: V4 Lambda, angolo di 14° e testata comune.
- Stellantis Heritage, Aprilia prima serie: materiali, distribuzione, presentazione e produzione.
- Stellantis Heritage, Ardea: distribuzione e differenze rispetto all’Aprilia.
- Stellantis Heritage, Appia Coupé Pinin Farina: periodo delle tre serie e autotelai speciali.
- Stellantis Heritage, Fulvia: nuovo V4, inclinazione d’installazione, distribuzione ed evoluzione.
