Volkswagen VR6: come funziona il sei cilindri con una sola testata

Il Volkswagen VR6 è un motore a sei cilindri disposti su due file molto ravvicinate, coperte da una sola testata. La sua idea fondamentale è geometrica: accorciare il motore rispetto a un sei cilindri in linea, mantenendolo più stretto di un V6 convenzionale. Il ciclo di funzionamento resta quello di un motore a pistoni a quattro tempi; cambia il modo in cui cilindri, distribuzione e condotti vengono sistemati nello spazio.

È questa soluzione che rese possibile portare un sei cilindri su automobili Volkswagen progettate per un gruppo motopropulsore trasversale. Per capire il VR6 conviene partire dal problema che doveva risolvere, poi seguire il movimento dai pistoni all’albero motore e distinguere il primo 2.8 a dodici valvole dalle evoluzioni successive. Una sigla comune non rende identiche tutte le versioni.

Il problema iniziale: far stare sei cilindri nel vano motore

Un sei cilindri in linea colloca tutte le canne, i condotti e le camere di combustione lungo una sola fila. È una disposizione ordinata, ma richiede spazio lungo l’asse dell’albero motore. Se il gruppo viene montato trasversalmente, quella lunghezza occupa una parte importante della larghezza del vano e deve convivere con cambio, organi di trasmissione e strutture della carrozzeria.

Un V6 convenzionale accorcia il gruppo distribuendo i cilindri su due bancate. Il prezzo geometrico è un maggiore ingombro in larghezza, normalmente accompagnato da due testate e da organi di distribuzione organizzati su entrambi i lati. La scelta del progetto non riguarda quindi solo la cilindrata, ma l’intero spazio nel quale il motore deve lavorare.

Il VR6 avvicina molto le due file e le sfalsa longitudinalmente: i cilindri di una fila si inseriscono negli spazi lasciati dall’altra. Nel primo motore AAA il piccolo angolo fra le bancate è di 15°. Le due file possono così essere coperte da una testata comune.

La denominazione richiama la combinazione fra la V e il motore in linea, Reihenmotor in tedesco. Non significa però che il propulsore si trasformi da un’architettura all’altra durante il funzionamento. La disposizione dei cilindri è fissa. Il tema dell’installazione è approfondito anche nell’articolo su motore longitudinale e trasversale; il VR6 rappresenta una risposta specifica al problema degli ingombri.

Com’è organizzato il primo VR6 a dodici valvole

Il programma tecnico Volkswagen SSP 127 descrive il 2.8 identificato dalla sigla AAA. Il blocco ospita due file sfalsate: da un lato i cilindri 1, 3 e 5, dall’altro 2, 4 e 6. Tutti contribuiscono alla rotazione di un unico albero motore, attraverso pistoni e bielle.

La testata comune non elimina i circuiti necessari al funzionamento. Ogni cilindro ha una camera di combustione, una candela, un percorso per l’aria in ingresso e uno per i gas di scarico. Olio e liquido di raffreddamento devono raggiungere le zone previste dal progetto; concentrare i componenti in un volume ridotto rende la loro disposizione un problema da risolvere con attenzione.

I cilindri non sono soltanto inclinati: i loro assi sono anche spostati rispetto all’asse di rotazione dell’albero motore. Il documento del primo VR6 indica un offset di 12,5 mm. Per questo una semplice V disegnata con gli assi che convergono al centro dell’albero non riproduce correttamente tutta la geometria del motore.

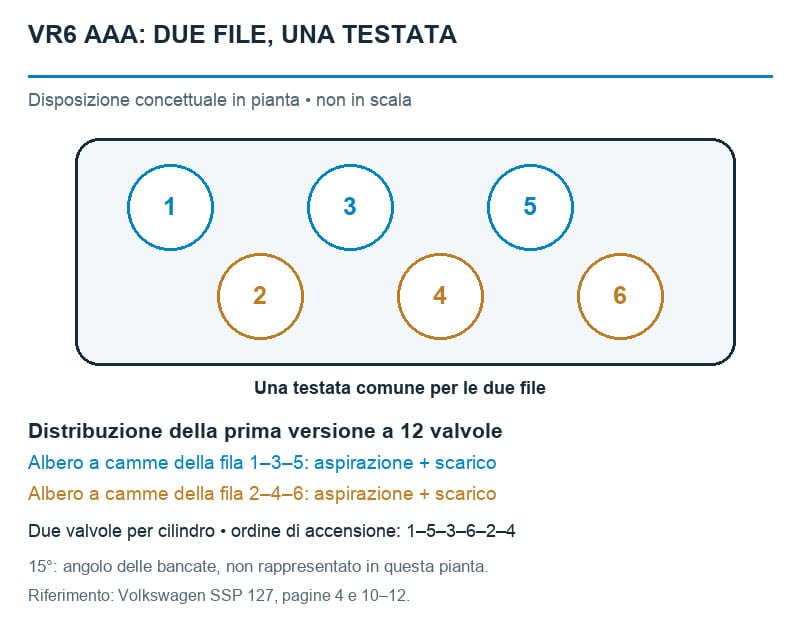

Nella figura seguente la vista delle file serve a rendere comprensibile lo sfalsamento. Non è un disegno in scala né una sezione dalla quale ricavare quote: l’angolo di 15° appartiene all’inclinazione delle bancate, non allo spostamento longitudinale visibile in pianta.

Come funziona: il ciclo a quattro tempi resta lo stesso

Aspirazione. Il pistone scende mentre la valvola di aspirazione consente alla carica fresca di entrare. Nel primo AAA il carburante viene dosato dal sistema di iniezione nel percorso di aspirazione; non si tratta dell’iniezione diretta delle successive versioni FSI.

Compressione. Il pistone risale con le valvole chiuse. La carica viene compressa nella camera. La compattezza esterna del VR6 non cambia questa sequenza e non implica che i cilindri condividano la combustione.

Combustione ed espansione. La candela innesca la combustione vicino alla fine della compressione. La pressione dei gas spinge il pistone, la biella trasmette la forza e l’albero motore la converte in coppia. I cilindri attraversano queste fasi in momenti differenti, così gli impulsi si susseguono.

Scarico. La valvola di scarico si apre e il pistone espelle i gas. Il ciclo ricomincia dopo due giri dell’albero motore per ogni cilindro. La disposizione VR riguarda dove si trovano questi elementi, non un quinto tempo o un processo di combustione speciale.

Due alberi a camme, ma non nel modo che molti immaginano

Il primo VR6 AAA ha due valvole per cilindro, quindi dodici in totale, e due alberi a camme nella testata. Nel suo schema ciascun albero comanda una fila: uno i cilindri 1, 3 e 5, l’altro 2, 4 e 6. Ogni fila comprende sia valvole di aspirazione sia valvole di scarico.

Non bisogna quindi descrivere questi due alberi come uno dedicato soltanto all’aspirazione e l’altro soltanto allo scarico. È una distinzione che conta quando si confronta il primo VR6 con altre distribuzioni bialbero e con i VR6 successivi a quattro valvole per cilindro.

Le camme trasformano la rotazione in apertura delle valvole attraverso punterie a bicchiere con compensazione idraulica del gioco. La distribuzione viene azionata da catene collocate sul lato del volano, cioè sul lato di collegamento con il cambio. La collocazione aiuta a capire il layout, ma non costituisce da sola una diagnosi di affidabilità.

La catena deve mantenere la relazione di fase fra albero motore e alberi a camme. Pattini, tenditori, lubrificazione e condizioni dei componenti contribuiscono al risultato. Una trasmissione a catena non autorizza a promettere una durata infinita o a eliminare le verifiche previste per la specifica versione.

Accensioni regolari: perché il piccolo angolo richiede un albero dedicato

La disposizione delle bancate non basta, da sola, a stabilire una successione regolare delle combustioni. La geometria dell’albero motore deve accordarsi con l’inclinazione e con l’offset dei cilindri. Nel primo VR6 il SSP 127 documenta perni di manovella sfalsati e un intervallo di accensione di 120° di rotazione dell’albero.

Il valore è coerente con sei eventi distribuiti sui 720° del ciclo a quattro tempi. La sequenza indicata è 1–5–3–6–2–4. Sono informazioni del progetto AAA, non una sequenza da presumere per qualunque altro motore a sei cilindri.

Accensioni uniformemente distanziate e bilanciamento delle forze d’inerzia sono però due aspetti diversi. Il primo riguarda la cadenza degli impulsi di coppia; il secondo riguarda le forze e i momenti prodotti dalle masse in movimento. Non è corretto dedurre che un VR6 abbia automaticamente lo stesso bilanciamento di un sei cilindri in linea soltanto perché condivide il numero dei cilindri.

Il suono riconoscibile nasce dall’insieme di sequenza, condotti, aspirazione e scarico. Non fornisce una misura della potenza, né prova che tutte le versioni VR6 abbiano lo stesso carattere acustico.

I dati ufficiali del 2.8 AAA, senza mescolare le versioni

La tabella si riferisce al motore descritto nel programma Volkswagen SSP 127. Sono dati dichiarati nella documentazione tecnica del costruttore, non risultati di una prova indipendente eseguita da GommeBlog. Il documento consultato non esplicita una norma di misura della potenza che permetta un confronto omogeneo con qualsiasi altra scheda.

Le unità di potenza sono conservate come nell’originale: PS indica il cavallo metrico tedesco, corrispondente al CV metrico, e non va confuso con l’hp delle schede anglosassoni. Il SSP ammette benzina senza piombo a 95 o 98 RON e precisa che la coppia nominale viene raggiunta con 98 RON. RON descrive la resistenza del carburante alla detonazione, non il suo contenuto energetico.

Questi numeri non sono quelli del 2.9, del 3.2 o del 3.6. Anche quando l’architettura resta nella famiglia VR, cilindrata, distribuzione, alimentazione e gestione possono cambiare. Per lo stesso motivo non si può confrontare una potenza di una versione stradale con una preparazione sportiva senza identificare esattamente i due motori.

Passat, Corrado e Golf: il VR6 nelle automobili reali

L’archivio Volkswagen documenta la disponibilità del VR6 sulla Passat B3 nell’aprile 1991. È un riferimento preciso alla commercializzazione di quella variante, distinto dalla nascita della generazione Passat B3 nel 1988.

Sulla Corrado il sei cilindri 2.9 entra nell’evoluzione del modello nel 1991. Il suo inserimento richiede interventi anche sull’avantreno e sulla carrozzeria. Questo caso è istruttivo: un motore compatto facilita l’installazione, ma non significa che possa sostituire un quattro cilindri senza altre modifiche.

La Golf III diventa una delle applicazioni più note del 2.8 da 174 PS. La pagina storica Volkswagen consultata colloca il VR6 fra gli aggiornamenti del 1992; la storia generale della terza Golf risale invece al 1991. Le due date non vanno sovrapposte in un primato generico. Nel 1994 l’archivio documenta la Golf VR6 syncro con il 2.9 da 190 PS: un’altra cilindrata e un’altra configurazione, da tenere separata dall’AAA della tabella.

La sigla del motore non determina neppure la trazione. Un VR6 può essere inserito in un progetto a trazione anteriore o integrale; il risultato dipende da cambio, rinvii e trasmissione del veicolo. Architettura del motore e schema delle ruote motrici sono scelte collegate, ma non sinonimi.

L’evoluzione: più valvole e iniezione diretta

Le successive realizzazioni a quattro valvole per cilindro mantengono l’idea delle file ravvicinate e della testata comune, ma riorganizzano la distribuzione e il percorso dei gas. Due valvole aggiuntive per cilindro non sono un dettaglio estetico: cambiano lo spazio nella camera, il comando e la sezione disponibile per aspirazione e scarico.

Il programma tecnico Audi of America 924603, edizione ottobre 2006, dedicato ai motori 3.2 e 3.6 FSI, descrive anche un’ulteriore modifica geometrica. Nella documentazione consultata l’angolo è indicato come 10,6° e l’offset passa da 12,5 a 22 mm. Il testo collega questa revisione alla possibilità di aumentare la cilindrata mantenendo gli ingombri esterni del gruppo.

Questi valori appartengono alla generazione descritta da quel documento e non correggono retroattivamente i 15° del primo AAA. È inoltre necessario distinguere l’iniezione diretta FSI dalle precedenti applicazioni a iniezione nel collettore: trovare la cilindrata 3.2 nella denominazione di un’auto non basta a stabilire il tipo di alimentazione.

Nell’iniezione diretta l’iniettore porta il carburante nella camera di combustione. La testata compatta deve quindi ospitare anche gli iniettori e i loro percorsi. La revisione dei condotti e del controllo delle valvole risponde alle esigenze della nuova realizzazione; non significa che il primo VR6 fosse progettato con gli stessi elementi.

Che cosa guadagna e che cosa deve risolvere un VR6

Il guadagno principale è nell’installazione. Sfalsando i cilindri e riducendo l’angolo, il progettista può collocare sei camere di combustione in un gruppo più corto di una singola fila e meno largo di una V convenzionale. L’unica testata riunisce elementi che altrove sarebbero divisi, ma il confronto dimensionale preciso richiede motori e quote compatibili: qui non viene attribuito un risparmio in millimetri non documentato.

La compattezza richiede un’organizzazione dedicata. I percorsi di aspirazione e scarico devono raggiungere cilindri posti in posizioni differenti. La forma dei condotti, il raffreddamento e la distribuzione non possono essere copiati senza adattamenti da un sei cilindri in linea o da un V6 largo.

L’intero veicolo deve essere dimensionato di conseguenza. Maggiore cilindrata e coppia comportano esigenze per cambio, frizione, raffreddamento e trazione. La forma compatta del motore non annulla il carico sull’avantreno né garantisce da sola equilibrio dinamico, consumo ridotto o facilità di manutenzione.

Le prestazioni dipendono dalla versione. La sigla VR6 non certifica un rendimento superiore a quello di ogni quattro cilindri o V6. Per valutarlo servono condizioni di funzionamento, curva di coppia, consumi misurati e massa del veicolo. Il valore storico dell’architettura può essere spiegato senza trasformarlo in una graduatoria universale.

Perché il VR6 rimane un progetto riconoscibile

Il VR6 dimostra che cambiare la disposizione dei cilindri può aprire possibilità di prodotto senza cambiare il principio del motore a pistoni. La Passat e la Golf potevano offrire un sei cilindri attraverso un progetto che conciliava frazionamento e spazio disponibile; la Corrado mostra anche quanto lavoro restasse necessario intorno al propulsore.

La sua caratteristica decisiva è questa integrazione: due file strette e sfalsate, un albero motore dedicato, una testata comune e condotti progettati per quella geometria. È un compromesso specifico, con vantaggi e difficoltà propri. Capirlo significa riconoscere il problema al quale rispondeva, senza attribuirgli numeri o superiorità che la documentazione non dimostra.
