Sospensioni idropneumatiche Citroën: come funzionano, dalla DS a Hydractive

Nelle sospensioni idropneumatiche Citroën, l’elemento elastico è un gas compresso e il liquido idraulico collega questo gas al movimento delle ruote. La soluzione resa celebre dalla DS non consiste semplicemente in un ammortizzatore più morbido: ripensa il modo in cui l’auto sostiene il carico e mantiene la propria altezza.

L’immagine delle sfere verdi ha accompagnato diverse generazioni di Citroën, ma dietro quella forma riconoscibile convivono funzioni differenti. Per capire il sistema occorre distinguere la molla pneumatica, lo smorzamento idraulico e l’alimentazione che corregge il livello della scocca. Le successive versioni Hydractive aggiungono una gestione elettronica, senza cambiare questa distinzione di base.

L’idea di Paul Magès: comfort anche quando cambia il carico

Una sospensione deve sostenere la vettura e consentire alle ruote di seguire il fondo. Una molla metallica si comprime quando aumenta il peso: caricando passeggeri e bagagli, l’auto può abbassarsi e consumare parte della corsa disponibile. Rendere la molla più rigida riduce quell’abbassamento, ma modifica anche la risposta alle irregolarità.

La ricerca di Paul Magès affrontò il problema con un elemento elastico a gas collegato a un circuito idraulico. L’archivio del costruttore ricorda esperimenti durante gli anni Quaranta e problemi iniziali della membrana che separava gas e liquido. Questi prototipi vanno distinti dalle vetture di produzione: la 2CV di serie non adottò quella sospensione idropneumatica sperimentale.

La prima applicazione Citroën di serie fu la Traction Avant 15 Six H nel maggio 1954, con sistema idropneumatico al retrotreno e sospensione tradizionale davanti. Nell’ottobre 1955 la DS19 lo estese alle quattro ruote. La cronologia racconta quindi un’evoluzione: sperimentazione, applicazione posteriore e poi sistema completo.

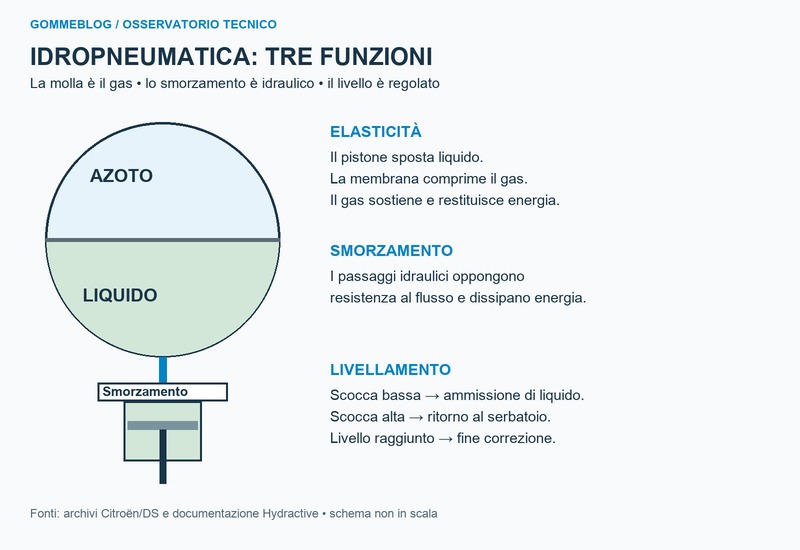

Che cosa contiene una sfera

La sfera contiene azoto e liquido idraulico separati da una membrana flessibile. Il gas può comprimersi; il liquido, molto meno comprimibile, trasmette la pressione e lo spostamento. La membrana consente il cambiamento dei volumi senza far lavorare gas e liquido come una miscela.

Il cilindro della sospensione contiene un pistone collegato alla cinematica della ruota. Quando la ruota si muove verso la scocca, il pistone sposta liquido verso la camera della sfera. Il liquido preme sulla membrana e riduce il volume del gas. La pressione cresce e produce la forza elastica che si oppone al movimento.

Quando il carico dinamico diminuisce, il gas può espandersi e restituire energia, spingendo il liquido nel verso opposto. È il lavoro di una molla, realizzato attraverso un mezzo diverso dall’acciaio. La sfera non è un serbatoio vuoto e il circuito non si basa sulla compressione dell’olio come principale effetto elastico.

Una buca, passo per passo

Su un rialzo del fondo, il pneumatico e la ruota si spostano; il collegamento meccanico aziona il pistone. Il liquido trasferisce il movimento alla membrana, il gas si comprime e la sospensione sostiene una forza crescente. Il percorso dipende dai bracci e dalla posizione del cilindro: non ogni millimetro alla ruota corrisponde allo stesso movimento del pistone.

Nella fase successiva il gas tende a espandersi. Se ci fosse soltanto l’elemento elastico, l’energia immagazzinata potrebbe alimentare ulteriori oscillazioni della massa sospesa. La presenza del gas non elimina automaticamente questo fenomeno. Anche una sospensione idropneumatica ha bisogno di smorzamento.

Il liquido attraversa passaggi e organi smorzanti: la resistenza al flusso dissipa energia e controlla il movimento. Nella documentazione Hydractive compaiono elementi di smorzamento sia alle unità di sospensione sia nei regolatori. La loro disposizione cambia con l’architettura: non tutte le sfere del veicolo sono intercambiabili né svolgono la stessa funzione.

Molla, ammortizzatore e altezza: tre regolazioni differenti

Il gas determina l’elasticità. Il percorso del liquido attraverso gli elementi smorzanti contribuisce al controllo delle oscillazioni. La quantità di liquido ammessa o scaricata dal circuito di sospensione permette invece di correggere il livello della scocca. Confondere questi compiti porta a immaginare che la pompa debba comandare ogni sobbalzo.

La pompa alimenta il sistema in pressione. Nelle prime realizzazioni l’alimentazione era azionata dal motore; il circuito disponeva anche di accumulo e regolazione della pressione. L’accumulatore è una riserva idraulica: non va confuso con la funzione elastica di una specifica sfera di sospensione.

Il movimento rapido generato dal fondo coinvolge soprattutto cilindro, liquido, gas ed elementi smorzanti. La correzione del livello risponde invece a uno scostamento dell’altezza di riferimento. La struttura di questi circuiti va letta sulla specifica generazione, evitando di trasferire integralmente lo schema DS a una C5 o a una C6.

Come il correttore riporta l’auto alla sua altezza

Se si aggiunge carico, la scocca inizialmente si abbassa. Il correttore riconosce la variazione di posizione rispetto alla sospensione e ammette liquido nelle unità interessate. La vettura risale finché il dispositivo ritrova la posizione di equilibrio e interrompe la correzione.

Se si toglie il carico, la scocca tende invece a salire. Il correttore permette il ritorno di una parte del liquido al serbatoio; raggiunto il livello previsto, chiude nuovamente il passaggio. La pressione richiesta per sostenere il peso può essere diversa pur avendo recuperato la stessa altezza.

Autolivellante significa dunque mantenere l’altezza di riferimento al variare del carico, entro i limiti previsti. Non significa mantenere la carrozzeria perfettamente immobile in ogni curva, accelerazione o frenata. I trasferimenti di carico e la dinamica della scocca restano problemi distinti. Per approfondire il rapporto fra geometria ed elasticità è utile la guida al wheel rate e al motion ratio.

Perché il gas dà una risposta progressiva

Comprimendo il gas, la sua pressione aumenta. La risposta non è quella di una molla ideale con rigidezza costante: dipende dal volume disponibile e dallo stato del gas. Anche lo scambio di calore ha un ruolo, perché una compressione rapida non coincide termicamente con una variazione lenta.

Questo consente di comprendere la progressività senza attribuire una curva inventata a una vettura. Non esiste un valore unico di «rigidezza idropneumatica Citroën»: pressione di carica, volume della sfera, area del pistone, cinematica e condizioni di funzionamento devono riferirsi alla versione studiata.

L’autolivellamento preserva una posizione di lavoro, ma non rende identiche tutte le condizioni del sistema a vuoto e a pieno carico. Il comfort dipende inoltre da smorzamento, pneumatici, masse e frequenza delle sollecitazioni. Una carrozzeria che si muove poco non dimostra da sola che la ruota stia seguendo meglio il terreno.

Hydractive: l’elettronica cambia il circuito disponibile

La XM presentata nel 1989 introdusse la gestione elettronica Hydractive. Il passaggio decisivo fu usare informazioni sulla guida per cambiare la risposta del sistema. Non si tratta di un generico dispositivo che legge la strada in anticipo: quella funzione appartiene ad altre tecnologie.

Sulle versioni di alta gamma della Xantia del 1993, Hydractive II aggiunge una sfera per asse che il regolatore può collegare o isolare. Quando la sfera supplementare partecipa al circuito, aumenta il volume di gas disponibile; quando viene esclusa, la risposta diventa più sostenuta. Cambiano anche i percorsi di smorzamento e i collegamenti fra le unità.

Sensori e centralina scelgono lo stato in funzione della situazione di guida. La sfera supplementare non deve essere immaginata come una pompa che spinge la carrozzeria: aggiunge una riserva elastica al circuito. È il collegamento idraulico a stabilire se quella riserva partecipa al movimento.

La documentazione di servizio consultata permette di verificare il principio soft/firm e la correzione dell’altezza anche nello stato firm. La raccolta pubblica non identifica però completamente data e variante di ogni pagina: per questo qui non trasferiamo pressioni, volumi o soglie elettroniche come specifiche valide per tutte le XM e Xantia.

Xantia Activa: ridurre il rollio è un altro compito

Citroën indica il 1994 per l’introduzione della Xantia Activa. Al sistema Hydractive II si aggiungeva lo SC-CAR, con attuatori dedicati al controllo del rollio. Il rollio è l’inclinazione laterale della carrozzeria: contrastarlo richiede un’azione diversa dal semplice mantenimento dell’altezza statica.

Questa distinzione spiega perché «idropneumatica», «Hydractive» e «Activa» non siano tre sinonimi. La prima descrive il principio elastico-idraulico; la seconda una sua gestione variabile; Activa identifica un’applicazione con controllo antirollio aggiuntivo. Le prestazioni dichiarate dal costruttore non sono qui presentate come misure indipendenti.

LHM, generazioni successive e manutenzione

Il liquido verde LHM è associato a molte Citroën storiche, ma non va attribuito alla DS fin dal debutto. DS Automobiles documenta il passaggio di DS e ID dal precedente LHS al minerale LHM dall’agosto 1966. La documentazione della vettura specifica è quindi essenziale anche quando l’aspetto delle sfere sembra familiare.

Le evoluzioni successive arrivarono alle C5 e C6 con sistemi Hydractive più recenti. Neppure il nome C5 garantisce la presenza dell’idropneumatica: la presentazione austriaca del modello del 2008 descriveva distintamente soluzioni a molle metalliche e idropneumatiche. Versione, equipaggiamento e mercato vanno verificati, senza estendere una scheda all’intera gamma.

Il sistema richiede integrità di sfere, membrane, tubazioni, tenute e organi di controllo. La quantità di gas disponibile è parte della funzione elastica; un’altezza apparentemente corretta non certifica quindi da sola la qualità della risposta. Diagnosi e manutenzione devono seguire il manuale della versione, senza considerare universali fluidi, pressioni o intervalli.

I tamponi idraulici moderni non sono la stessa sospensione

Citroën descrive per i Progressive Hydraulic Cushions una sospensione con molle e ammortizzatori, a cui si aggiungono dispositivi idraulici per il controllo progressivo delle grandi escursioni in compressione ed estensione. La parola idraulico è comune, ma il principio di sostegno non coincide con quello delle sfere di azoto e dei cilindri autolivellanti.

Sono due risposte diverse alla ricerca di comfort. Non è corretto definire un sistema con tamponi idraulici come una DS modernizzata solo perché porta il medesimo marchio. Per lo stesso motivo, le ragioni economiche di una scelta industriale non possono essere ricostruite come fatti certi senza documentazione specifica.

Il lascito dell’idropneumatica è soprattutto progettuale: separare elasticità, smorzamento e livello permette di affrontare esigenze che una sola molla deve altrimenti conciliare. Il prezzo di questa flessibilità è un circuito più articolato, che va mantenuto e tarato nel suo insieme. Rimane una lezione utile anche leggendo i compromessi delle sospensioni automobilistiche di costruzione più convenzionale.

Documentazione tecnica e fonti

• Citroën, Paul Magès e le sospensioni idropneumatiche — 7 dicembre 2020, sviluppo sperimentale, membrana e applicazione posteriore del 1954; le analogie fisiche del comunicato non sono usate come dati quantitativi.
• Citroën, 90 anni della Traction Avant — maggio 1954, 15 Six H; distinzione rispetto alla DS del 1955.
• DS, le sospensioni della DS19 — 4 settembre 2020, quattro cuscini di azoto, cilindri e correttori d’altezza.
• Citroën, documentazione di servizio Hydractive conservata in archivio pubblico — raccolta con introduzione non ufficiale e pagine di servizio b3bb03p0; utilizzate solo le pp. PDF 80–87, in particolare diagrammi soft/firm alle pp. 83–85; versione e data completa non precisate, nessun valore numerico trasferito.
• DS Automobiles, Rétromobile 2017 — 6 febbraio 2017, passaggio di DS e ID al liquido LHM dall’agosto 1966.
• Citroën, 35 anni della XM — 12 agosto 2024, lancio 1989 e controllo elettronico Hydractive.
• Citroën, 30 anni della Xantia — 9 marzo 2023, Hydractive II sulle versioni di alta gamma e Activa 1994 con SC-CAR.
• Citroën, nuova C5 per l’Austria — 14 aprile 2008, disponibilità distinta di sospensione idropneumatica e a molle; nessun prezzo o allestimento trasferito all’Italia.
• Citroën, storia del comfort di guida — 26 maggio 2020, applicazioni successive e distinzione dai tamponi idraulici progressivi.
• Citroën, dalla Traction 15 Six H alla C4 Cactus — evoluzione del sistema e funzionamento degli smorzatori idraulici progressivi.

Copertina: illustrazione concettuale realizzata con supporto AI, non riproduzione di un componente specifico. Schemi funzionali originali GommeBlog: non in scala e senza dati di prestazione simulati.
