Il motore Wankel spiegato attraverso componenti, quattro fasi e tenute: dalle prime NSU e Mazda Cosmo al RENESIS e all’impiego come generatore.
Il motore Wankel è un motore a combustione interna che usa un rotore al posto dei pistoni che salgono e scendono. Aspira, comprime, brucia il carburante ed espelle i gas, ma ottiene queste fasi facendo variare le camere comprese fra il rotore e il suo involucro. Il risultato è una meccanica compatta, riconoscibile nelle Mazda RX-7 e RX-8, con qualità particolari e problemi altrettanto specifici.
Per capirlo bisogna separare tre domande: come produce una coppia all’albero, perché le sue tenute sono decisive e come il suo impiego è cambiato nel tempo. Non è un motore elettrico e non è una turbina; nemmeno la forma triangolare, da sola, spiega il funzionamento.
Perché sostituire il movimento dei pistoni
In un motore a pistoni il gas spinge il pistone, la biella trasmette la forza e l’albero motore la trasforma in rotazione. Il Wankel cerca una strada diversa: una parte mobile che ruota e contemporaneamente si sposta all’interno del corpo motore. Il termine rotativo descrive questa architettura, non un diverso combustibile.
L’interesse nasce dalla possibilità di concentrare il lavoro in un gruppo piccolo e privo della distribuzione a valvole dei comuni quattro tempi. Non basta però contare meno componenti per concludere che il progetto sia semplice da realizzare: il lavoro eliminato nelle bielle e nelle valvole riappare nella precisione delle superfici, delle tenute e della combustione.
Rotore, alloggiamento e albero eccentrico
L’alloggiamento, o housing, presenta una sezione a due lobi, descritta attraverso una curva trocoidale. Il rotore ha tre vertici e fianchi curvi. Fra ogni fianco e l’alloggiamento si forma una camera: il movimento cambia il suo volume e la porta nelle zone di aspirazione, accensione e scarico.
Il centro del rotore non coincide con l’asse dell’albero di uscita. Il supporto eccentrico e l’accoppiamento degli ingranaggi guidano il movimento: non è un triangolo libero di girare in una scatola ovale. La pressione sulla faccia del rotore genera una forza che, attraverso l’eccentricità, produce il momento torcente sull’albero.
Le luci, chiamate anche port, sono aperture nei componenti del motore. Il rotore, muovendosi, le mette in comunicazione con le camere o le separa. Non servono le normali valvole a fungo comandate da un albero a camme.

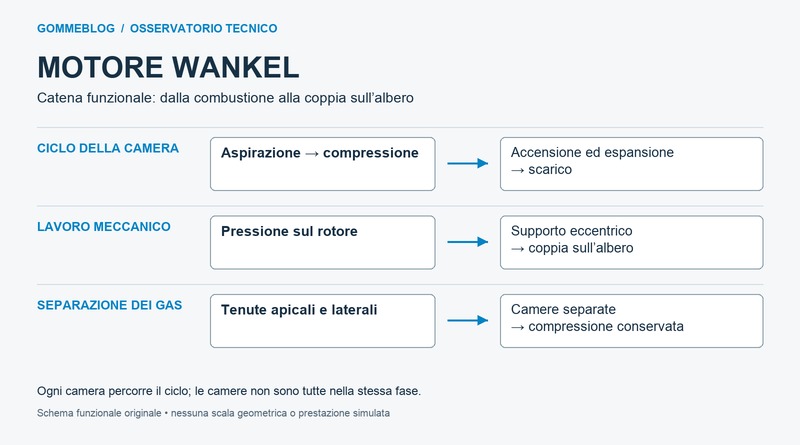

Le quattro fasi, seguendo una camera
Aspirazione. Quando la camera comunica con la luce di aspirazione e il volume aumenta, entra la carica. Il modo di introdurre il carburante dipende dal motore: un principio comune non rende identici i sistemi di alimentazione delle diverse generazioni.
Compressione. La comunicazione con l’aspirazione termina; il successivo movimento riduce il volume disponibile. La miscela viene compressa, come accade nel cilindro di un motore a pistoni, ma qui il confine mobile è il fianco del rotore.
Accensione ed espansione. La scintilla avvia la combustione. La pressione agisce sul rotore mentre la camera aumenta di volume: è questa espansione a fornire il lavoro utile, non il fatto che il rotore abbia tre lati.
Scarico. La camera raggiunge la zona di scarico; l’apertura permette l’uscita dei gas. Il volume diminuisce ulteriormente e il percorso ricomincia. Le altre camere stanno attraversando passaggi diversi: lo schema sequenziale descrive una camera, non quattro istanti in cui tutto il motore compie la stessa operazione.
Apex seal: le tenute che separano le camere
Gli apex seal sono gli elementi di tenuta sui vertici del rotore. Scorrono sulla superficie interna dell’alloggiamento e separano le camere vicine. Le tenute laterali e quelle d’angolo completano la chiusura sulle facce: l’apex seal non è l’unica guarnizione responsabile della compressione.
Perdere tenuta significa permettere ai gas di attraversare un confine che dovrebbe restare chiuso. Il problema riguarda il rapporto fra superfici, temperatura, attrito e materiali. La storia della Cosmo documenta difficoltà di usura e segni sulla pista di scorrimento: Mazda sviluppò tenute in carbonio ad alta resistenza con alluminio per affrontarle. È un esempio concreto del divario fra una buona idea cinematica e un motore industrialmente utilizzabile.
Dalla NSU alla Cosmo: non confondere i primati
La cronologia ufficiale Audi colloca nel 1964 l’avvio produttivo della NSU/Wankel Spider e nel 1967 quello della NSU Ro 80. Mazda iniziò lo sviluppo del rotativo nel 1961: la Cosmo apparve come prototipo al Salone di Tokyo nel 1963, fu annunciata formalmente nel 1964 e venne lanciata il 30 maggio 1967. Presentazione e commercializzazione sono quindi eventi diversi.
La Cosmo Sport è indicata da Mazda come prima sportiva prodotta in volume con un rotativo a due rotori; non va trasformata nella prima automobile Wankel in assoluto. La scheda storica riporta 491 cm³ × 2. Questa notazione rende visibile la composizione del motore e non giustifica una conversione automatica in una presunta cilindrata equivalente a pistoni.
Le successive RX-7 portarono avanti l’applicazione sportiva; la RX-8 rappresentò un’evoluzione importante del motore aspirato con il RENESIS. La storia comprende anche le corse, ma i risultati di un motore da competizione non certificano affidabilità, consumi o durata di un esemplare stradale.
Perché il RENESIS spostò lo scarico
Il passaggio allo scarico laterale è centrale nella documentazione tecnica Mazda del 2003. Le precedenti configurazioni analizzate utilizzavano lo scarico periferico, sulla superficie interna dell’alloggiamento; il RENESIS collocò le luci di scarico nelle pareti laterali. Non fu soltanto uno spostamento per liberare spazio.
La posizione delle aperture determina quando una camera comunica con l’esterno. Uno scarico troppo anticipato rinuncia a parte dell’espansione utile; gas residui e combustione poco stabile possono peggiorare il funzionamento ai carichi ridotti. La soluzione laterale consentì ai progettisti di modificare questi tempi e ridurre la ricircolazione interna dei gas, migliorando la stabilità della combustione.
Le emissioni furono affrontate anche con controllo della miscela, aria secondaria e catalizzatore. La ricerca Mazda descrive interventi coordinati: non è corretto attribuire tutto il miglioramento a una sola luce, né dire che un Wankel sia sempre meno inquinante o sempre più efficiente di un motore a pistoni.
Un dato verificato della RX-8, senza confronti impropri
La scheda ufficiale del 4 giugno 2003 riferita alla RX-8 Type S, specifiche giapponesi, dichiara un RENESIS a due rotori, 0,654 litri × 2, con 184 kW (250 PS) a 8.500 giri/min e 216 N·m a 5.500 giri/min, secondo la definizione JIS net. I numeri si riferiscono a quella versione; non sono una scheda universale della RX-8 europea.
L’aspirazione a gestione sequenziale del RENESIS adatta il percorso dell’aria alle condizioni di funzionamento; le modifiche a iniezione e accensione fanno parte dello sviluppo. Il rotativo può dunque fare a meno della distribuzione convenzionale senza fare a meno della gestione del riempimento. Piccolo ingombro, regolarità e possibilità di funzionare ad alto regime restano qualità da valutare insieme a combustione, consumi ed emissioni.
Il ritorno come generatore: un mestiere diverso
La MX-30 e-Skyactiv R-EV presentata in Europa il 13 gennaio 2023 usa il rotativo per azionare un generatore. La documentazione ufficiale specifica che le ruote sono mosse dal motore elettrico in tutto l’intervallo di funzionamento. Non è quindi lo stesso percorso meccanico della RX-7 o della RX-8.
Il rotativo produce energia elettrica; il sistema la gestisce insieme alla batteria, mentre la macchina elettrica fornisce la trazione. La tabella tecnica Mazda del 2023 per il motore 8C giapponese riporta 830 cm³ e un rotore, oltre all’iniezione diretta. Sono dati di un motore destinato a un altro compito: confrontarne la sola potenza con quella di una RX-8 significherebbe ignorare la diversa architettura del veicolo.
Questa evoluzione spiega perché il Wankel non si possa liquidare come un’idea perfetta ostacolata dal mercato o come un fallimento inevitabile. La sua storia è la ricerca di un’applicazione in cui compattezza e regolarità compensino i compromessi. Per approfondire il filone dei prototipi, nell’archivio GommeBlog si trova la Mazda ICONIC SP: una concept, da distinguere dalle vetture di serie qui analizzate.
Documentazione tecnica e fonti
- Mazda Technical Review 2003: Construction and History of Rotary Engine — pp. 3–5, struttura, camere, forza e tenute; pp. successive, storia RX-7 e competizioni.
- Mazda: RENESIS, documentazione del 4 giugno 2003 — quattro fasi e scheda della RX-8 Type S giapponese, valori JIS net.
- Mazda: storia della Cosmo Sport — presentazione del prototipo 1963, annuncio 1964, lancio 30 maggio 1967 e capacità 491 cm³ × 2.
- Audi: storia dello stabilimento di Neckarsulm — cronologia ufficiale NSU/Wankel Spider 1964 e Ro 80 1967.
- Mazda Technical Review 2003: Side Exhaust Port Rotary Engine — pp. 18–19 e riepilogo inglese, problemi di combustione e modifica dello scarico.
- Mazda Technical Review 2003: Emission Reduction Technology in Newly Developed RENESIS — pp. 29–30, controllo miscela, aria secondaria e catalizzatore.
- Mazda Technical Review 2003: New Rotary Engine RENESIS Mounted on RX-8 — pp. 11–12, aspirazione, iniezione e sviluppo RENESIS.
- Mazda: presentazione europea della MX-30 e-Skyactiv R-EV — 13 gennaio 2023, rotativo generatore e trazione sempre elettrica.
- Mazda Technical Review 2023: sviluppo del rotativo 8C — Table 1, p. 65, capacità 830 cm³ × 1 della specifica giapponese; non confronto di potenze con RX-8.
