Cambio preselettivo Wilson: come funzionava, dalla leva agli ingranaggi

Un cambio che separava la scelta della marcia dal cambio di rapporto

Nel cambio preselettivo Wilson il guidatore poteva scegliere in anticipo il rapporto successivo senza inserirlo immediatamente. Il comando conservava la scelta; il passaggio effettivo avveniva azionando e rilasciando un apposito pedale. Era un modo diverso di organizzare il lavoro del conducente, prima che la selezione automatica dei rapporti diventasse familiare sulle automobili.

La differenza appare nella documentazione Daimler: la levetta sotto il volante sceglie il rapporto, mentre il pedale sinistro esegue il cambio. Nel sistema illustrato dal libretto tecnico Wilson gli ingranaggi rimangono in presa e i rapporti vengono ottenuti vincolando elementi differenti di gruppi epicicloidali. Non si sposta un ingranaggio da una coppia di denti all’altra a ogni cambiata.

Il Wilson non era per questo un moderno doppia frizione, né un automatico che decideva da solo quando cambiare. Comprenderlo richiede di distinguere tre funzioni: scegliere il rapporto, realizzarlo dentro il cambio e permettere la partenza dell’auto. Nell’esempio Daimler, la terza funzione era affidata a un giunto idraulico separato.

Il problema storico: alleggerire il lavoro di chi guidava

In un cambio privo di sincronizzatori il conducente deve gestire anche la compatibilità delle velocità degli organi da accoppiare. Le manovre della frizione e dell’acceleratore aiutano a ottenere un innesto corretto. I sincronizzatori svolgono poi questa funzione attraverso attrito controllato prima dell’accoppiamento dei denti di innesto. Il Wilson percorreva un’altra strada: manteneva in presa le ruote dentate dei gruppi e cambiava i vincoli che ne determinavano il moto.

La preselezione permetteva di effettuare la scelta in un momento e la cambiata in un altro. Era utile, per esempio, preparare una scalata prima di affrontare una situazione che richiedeva attenzione alla guida. Il vantaggio concettuale era separare la decisione dall’esecuzione meccanica, non eliminare la responsabilità di scegliere un rapporto adatto alla velocità dell’auto.

Una memoria tecnica dell’Institution of Mechanical Engineers pubblicata nei Proceedings 1969–70 ricostruisce l’adozione Daimler nel 1930 del giunto idraulico insieme a un cambio epicicloidale. Il manuale originale della Daimler “15” documenta concretamente l’associazione fra volano fluido e preselettore. Le due fonti mostrano il sistema nella storia dell’automobile britannica, senza richiedere di attribuire un primato assoluto non dimostrato.

Sole, satelliti, corona e portasatelliti: gli elementi dell’epicicloidale

Un gruppo epicicloidale comprende una ruota centrale, detta sole, ruote più piccole chiamate satelliti e una corona con dentatura interna che le circonda. I satelliti girano sul proprio asse e sono sostenuti dal portasatelliti, che può a sua volta ruotare attorno al sole. Tutti questi movimenti sono legati dall’ingranamento.

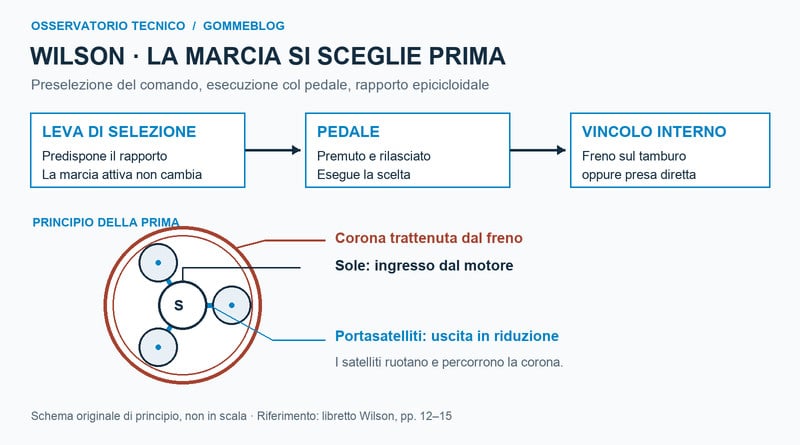

Per capire il principio immaginiamo di tenere ferma la corona e azionare il sole. I satelliti non possono semplicemente trascinare la corona: rotolano rispetto alla sua dentatura e spostano il portasatelliti. Quest’ultimo ruota nello stesso verso del sole ma più lentamente. È una riduzione: in uscita cambia il rapporto fra velocità e coppia, al netto delle perdite.

Lasciare liberi tutti gli elementi non equivale a ottenere una marcia utile. Serve una reazione: un elemento trattenuto, oppure collegamenti fra più gruppi che impongano le relazioni necessarie. Nel Wilson i tamburi e i loro freni a nastro creano proprio questi vincoli. La tavola mostra il principio della prima marcia; non è una sezione dimensionale del cambio completo.

Che cosa conteneva il Wilson descritto nel libretto d’epoca

Il libretto C.C. Wakefield descrive quattro gruppi epicicloidali contenuti in altrettanti tamburi. Sono associati alla prima, alla seconda, alla terza e alla retromarcia. Il cambio dispone di quattro marce avanti: la quarta non richiede un quinto gruppo, perché è ottenuta con una frizione conica che realizza la presa diretta.

Il documento specifica che le figure semplificano il numero dei satelliti per rendere leggibile il disegno. Anche uno schema moderno deve mantenere questa distinzione: il numero di cerchi disegnati per spiegare un principio non prova il numero dei componenti di una particolare scatola del cambio.

I gruppi non sono quattro piccoli cambi indipendenti tra cui deviare l’albero. Collaborano attraverso i loro collegamenti. Fermare un tamburo cambia il comportamento dell’insieme; in alcuni rapporti i gruppi precedenti rimangono parte del percorso che porta il movimento all’uscita. Per questo la formula generica “un freno per ogni marcia” è utile solo come introduzione.

Dalla prima alla presa diretta: come cambia il movimento

La prima è il caso più intuitivo: la corona non ruota e fornisce la reazione al moto. In seconda la corona del primo gruppo non è più ferma; viene mossa dal secondo. L’effetto è aumentare la velocità del portasatelliti di uscita rispetto alla riduzione precedente. In terza l’interazione coinvolge un ulteriore gruppo, anziché inserire una coppia di ingranaggi scorrevoli.

In quarta la frizione conica vincola gli elementi necessari e i gruppi ruotano come un insieme solidale. “Presa diretta” riguarda gli alberi del cambio: non autorizza a dire che anche motore e cambio siano rigidamente collegati se a monte c’è un giunto idraulico con scorrimento.

La retromarcia utilizza l’azione combinata del proprio gruppo e del primo. Per ottenere l’inversione non occorre far scorrere una nuova ruota dentata tra due ingranaggi, come avviene in altre costruzioni. I rapporti numerici non sono riportati qui, perché dipendono dalla versione del cambio e non vanno ricavati arbitrariamente dalla figura semplificata.

I freni a nastro non frenavano le ruote

Il freno del cambio avvolge un tamburo all’interno della scatola. Quando il nastro viene serrato, trattiene quel tamburo rispetto alla struttura e stabilisce la reazione necessaria al rapporto. La sua funzione è diversa dal freno di servizio della vettura: non è un comando per rallentare direttamente le ruote.

Il libretto descrive due nastri concentrici per ciascun tamburo, con ancoraggi contrapposti, operanti in un ambiente lubrificato. Illustra inoltre l’effetto di autoavvolgimento in trazione e il diverso comportamento quando il carico si inverte. I dettagli servono a controllare la forza di serraggio e la progressività, non a rendere superfluo l’attrito.

Una volta stabilizzato il rapporto, il componente trattenuto non dovrebbe continuare a ruotare contro il freno. Durante il passaggio e in presenza di slittamento, invece, l’attrito dissipa energia. Taratura, stato dei materiali e lubrificazione sono quindi importanti. Il documento prevede un sistema di recupero della regolazione: non dimostra che un cambio vecchio non abbia mai bisogno di manutenzione.

Che cosa succede fra levetta e pedale

La levetta agisce su un albero a camme di selezione. Le camme predispongono i rinvii della marcia richiesta; la sola selezione non applica subito il nuovo freno. Il comando funziona come una memoria meccanica: conserva la scelta finché il guidatore non richiede l’esecuzione.

Premendo il pedale, il meccanismo libera il vincolo precedente e permette ai rinvii di assumere la posizione selezionata. Rilasciandolo, una molla applica attraverso la barra di comando il freno predisposto oppure il dispositivo della presa diretta. Il libretto descrive interblocchi che impediscono l’applicazione contemporanea di due rapporti.

Si può quindi marciare in seconda con la terza già selezionata: fino all’azionamento del pedale resta attiva la seconda. Anche scegliere il folle richiede di eseguire il comando. Questa sequenza è una spiegazione del funzionamento documentato, non una procedura universale per guidare ogni automobile storica dotata di preselettore.

Il pedale poteva trovarsi dove un automobilista si aspettava la frizione, ma non svolgeva automaticamente lo stesso compito. Il manuale Daimler precisa che la partenza è gestita dal volano fluido: non chiede al conducente di modulare il pedale del cambio come una frizione convenzionale.

Il volano fluido Daimler: un organo distinto dal preselettore

Il giunto idraulico, chiamato fluid flywheel nella documentazione Daimler, collega motore e ingresso del cambio attraverso il moto dell’olio. Una parte azionata dal motore mette il fluido in movimento; l’altra ne riceve l’azione e trasmette coppia alla scatola. Il collegamento consente una differenza di velocità fra le due parti, indispensabile al trasferimento di coppia nel giunto.

Questa possibilità di scorrimento permette al motore di continuare a girare mentre l’auto è ferma e di accompagnare la partenza. Il manuale della “15” distingue espressamente il livello dell’olio del giunto da quello del cambio: sono organi e circuiti separati.

Il giunto a due elementi non è un convertitore di coppia con statore. Quest’ultimo aggiunge un organo che modifica il percorso del fluido e permette, in determinate condizioni, la moltiplicazione della coppia. Non bisogna attribuire al volano fluido Daimler le funzioni di un convertitore moderno o di una frizione di bloccaggio non documentata.

Lo scorrimento comporta perdite sotto forma di calore. Il manuale avverte infatti contro il prolungato funzionamento a pieno acceleratore con vettura ferma e rapporto inserito. È un limite fisico concreto: parte del lavoro del motore viene dissipata nel giunto invece di muovere l’auto. Per la manutenzione di una vettura conservata oggi servono prescrizioni appropriate alla sua effettiva configurazione, non la trascrizione indiscriminata di lubrificanti d’epoca.

Daimler, altre applicazioni e la distinzione dagli automatici moderni

La Daimler “15” offre un esempio completo: selettore sotto il volante, pedale per eseguire la cambiata e volano fluido per il collegamento col motore. Il libretto Wilson include fra le applicazioni dell’epoca anche Alvis, Armstrong Siddeley, Lanchester e MG. L’elenco attesta l’impiego presso questi marchi; non dimostra che ogni loro modello o anno adottasse lo stesso cambio.

Il sistema non decideva autonomamente il rapporto in base a velocità e acceleratore. Nella configurazione a comando manuale descritta, quella decisione restava al conducente. La denominazione commerciale “self-changing” va quindi letta insieme ai comandi effettivi, non tradotta come se garantisse la logica di un automatico odierno.

Un cambio a doppia frizione può preparare il rapporto successivo su un ramo distinto della trasmissione e trasferire coppia alternando le frizioni. Il Wilson preseleziona il comando che modifica i vincoli dei suoi gruppi: la somiglianza del verbo “preselezionare” non rende identiche le due architetture.

I cambi automatici epicicloidali mostrano invece una parentela nel principio meccanico: rapporti ottenuti vincolando elementi con freni e frizioni. Attuazione, controllo e combinazione dei gruppi possono essere molto differenti. Il Wilson è un capitolo di questa storia, non una descrizione sufficiente di qualsiasi trasmissione automatica.

Vantaggi, limiti e perché il Wilson resta interessante

Il vantaggio principale era organizzare la cambiata in due tempi mantenendo in presa gli ingranaggi. Il conducente poteva preparare il rapporto e comandarne l’esecuzione con un gesto distinto. La combinazione Daimler con il giunto idraulico aggiungeva una partenza progressiva senza la modulazione di una frizione a secco.

Il prezzo era una costruzione con più gruppi, tamburi, nastri, rinvii e regolazioni, oltre alle perdite del giunto quando presente. La qualità di funzionamento dipendeva dall’insieme e dal suo stato, non soltanto dalla corretta scelta della marcia. Nessuna misura di questo articolo permette di quantificare un vantaggio di rendimento, velocità di cambiata o durata rispetto a trasmissioni di altri periodi.

Con la diffusione di altre soluzioni, il semplice bisogno di agevolare la cambiata poteva essere affrontato da cambi sincronizzati e trasmissioni a controllo automatico. Per attribuire l’abbandono del Wilson in un particolare modello a costi, massa o una decisione commerciale precisa occorrerebbe però la documentazione di quel costruttore. Il funzionamento meccanico spiega i compromessi; non sostituisce una storia industriale provata.

La lezione ancora attuale è la separazione fra comando e percorso della coppia. Scegliere una marcia non significa averla già inserita; un pedale nella posizione della frizione non è necessariamente una frizione; una presa diretta dentro il cambio non elimina lo scorrimento di un organo a monte. Sono distinzioni che rendono leggibile anche una trasmissione moderna.

Un’altra domanda riguarda dove il cambio si trova nella vettura, anziché come realizza i rapporti. Nell’archivio del portale l’approfondimento sul sistema transaxle affronta questo diverso aspetto dell’architettura della trasmissione.

Fonti e documentazione

• C.C. Wakefield & Co., Lubrication and Care of the Wilson Pre-Selective Self-Changing Gearbox: libretto tecnico originale, scansione conservata da archivio privato; pp. originali 6–7 comandi, 12–16 gruppi e rapporti, 17–19 nastri e selettore; elenco applicazioni in chiusura. Data di edizione non accertata.
• The Daimler Company Ltd., Daimler “15” Maintenance Manual: manuale originale del costruttore, copia digitalizzata: p. 1 comandi e gestione del volano fluido, p. 8 manutenzione del giunto. Il nome del file non viene usato come prova della data di edizione.
• J. Elderton, Fluid Couplings for Road Vehicle Transmissions: Proceedings of the Institution of Mechanical Engineers 1969–70, vol. 184, parte 3I, pp. 78–96; pp. 78–83 principi del giunto e adozione Daimler. Studio tecnico originale, non prova sperimentale svolta da GommeBlog.
