ciclo Miller: Dalla Mazda Eunos 800 ai TSI: come valvole e sovralimentazione separano compressione effettiva ed espansione, con storia, applicazioni e dati ufficiali distinti per versione.
Il ciclo Miller nasce da un problema concreto: aumentare la quantità d’aria disponibile per produrre lavoro senza far crescere allo stesso modo la compressione e il carico termico nel cilindro. Per riuscirci combina due interventi che vanno letti insieme: il controllo del momento in cui la carica resta intrappolata e la sovralimentazione. Non aggiunge un quinto tempo al motore e non richiede necessariamente pistoni o bielle dal movimento insolito.
Il suo percorso automobilistico offre un confronto particolarmente interessante. Il V6 Mazda degli anni Novanta usava la chiusura ritardata dell’aspirazione e un compressore Lysholm; alcune applicazioni Volkswagen successive adottano la chiusura anticipata e un turbo a geometria variabile. Sono due modi differenti di gestire la carica, accomunati dalla ricerca di un’espansione favorevole rispetto alla compressione effettiva. Capire questa differenza aiuta anche a distinguere Miller e Atkinson senza ridurli a due etichette commerciali.
Il problema di partenza: comprimere ed espandere non sono la stessa cosa
In un motore a quattro tempi il pistone aspira la carica, la comprime, riceve la spinta dei gas combusti durante l’espansione e infine espelle i gas di scarico. La carica è il contenuto del cilindro prima della combustione: il modo in cui aria e carburante si incontrano dipende dal sistema di iniezione. La distribuzione stabilisce quando il cilindro comunica con aspirazione e scarico.
La compressione porta la carica verso condizioni che permettono la combustione, ma richiede lavoro e ne aumenta la temperatura. L’espansione è invece la fase in cui i gas cedono lavoro al pistone. Nel motore convenzionale la corsa meccanica è la stessa nelle due direzioni; la gestione delle valvole può però cambiare la parte del movimento che comprime realmente la carica trattenuta.
La distinzione è decisiva: il rapporto di compressione geometrico deriva dai volumi del cilindro fra punto morto inferiore e superiore. Il comportamento effettivo dipende anche dalla chiusura della valvola, dalla pressione d’aspirazione, dalla temperatura e dai flussi. Un unico rapporto geometrico non descrive da solo il ciclo reale.
Dall’idea di Ralph Miller all’applicazione su strada
Un documento primario utile per leggere il progetto è il brevetto statunitense US 2.817.322, Supercharged engine, depositato da Ralph Miller il 30 aprile 1956 e pubblicato il 24 dicembre 1957. Non è corretto trasformare la data di questo singolo brevetto nella data di nascita di ogni versione del ciclo Miller.
Il documento descrive motori sovralimentati con raffreddamento dell’aria e un controllo della quantità trattenuta nel cilindro. Una parte dell’aria può essere respinta durante la compressione attraverso una valvola comandata; sono illustrate più configurazioni, anche con un passaggio di controllo distinto dall’aspirazione ordinaria. L’obiettivo dichiarato riguarda il contenimento delle pressioni e delle temperature finali di compressione. Non va perciò letto come il disegno esatto di un moderno motore automobilistico.
Il filo tecnico che arriva alle vetture è la possibilità di separare il riempimento dalla compressione effettiva. La sovralimentazione fornisce aria a una pressione maggiore; il comando delle valvole stabilisce quanta ne rimane e in quali condizioni viene compressa. Non si tratta di rendere gratuita la compressione dell’aria, ma di distribuire il processo fra componenti e fasi differenti.
Chiusura ritardata: cosa accade nel cilindro
Nella strategia indicata come LIVC, dall’inglese Late Intake Valve Closing, la valvola d’aspirazione resta aperta anche quando il pistone ha superato il punto più basso e ha cominciato a risalire. Una parte della carica può rifluire verso il condotto. Quando la valvola chiude, la carica rimasta viene compressa fino alla zona del punto morto superiore.
Il pistone non ha accorciato la propria corsa. È cambiata la porzione della risalita durante la quale il cilindro è chiuso rispetto all’aspirazione. Dopo l’accensione i gas si espandono lungo la discesa prevista dal motore, prima dell’apertura dello scarico. Da qui nasce la possibilità di favorire l’espansione rispetto alla compressione effettiva.
Questo schema spiega il principio, non consente di calcolare da solo una pressione finale. Nei condotti reali la carica possiede velocità e inerzia; contano anche differenze di pressione, regime e alzata della valvola. La quantità effettivamente respinta non coincide automaticamente con una semplice proporzione della corsa del pistone.
Chiusura anticipata: un’altra strada per controllare la compressione
Con la EIVC, Early Intake Valve Closing, l’aspirazione si chiude prima che il pistone raggiunga il punto più basso. La carica già entrata rimane nel cilindro mentre il volume continua ad aumentare: subisce quindi un’espansione prima della successiva risalita.
Nella prima parte della risalita il volume torna a diminuire rispetto al massimo raggiunto. La carica ripercorre, in senso opposto e con le perdite reali del caso, parte della trasformazione precedente. Anche qui il risultato cercato è una compressione effettiva differente da quella che si attribuirebbe al solo rapporto geometrico. A differenza della chiusura ritardata, il meccanismo non richiede che la carica venga respinta attraverso una valvola ancora aperta durante la risalita.

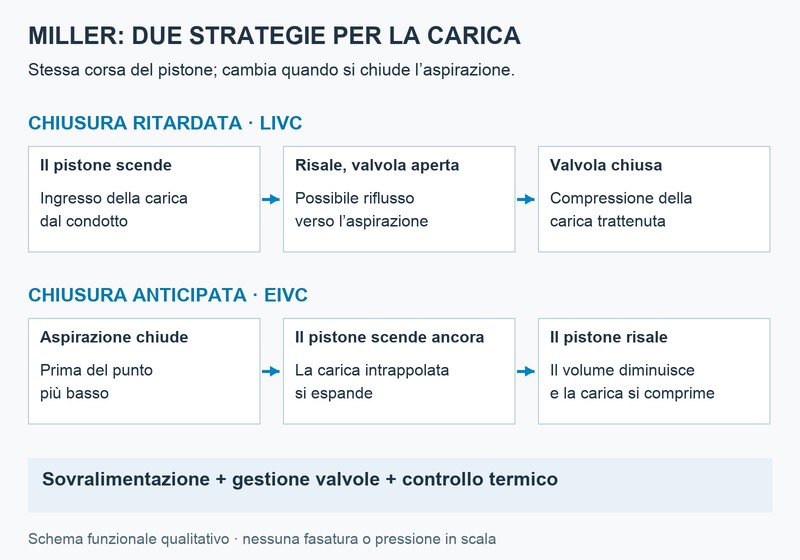

Lo schema confronta le sequenze funzionali. Non indica gradi di fasatura, pressioni, proporzioni fra volumi o rendimento di un modello: questi richiedono la documentazione della specifica versione e del punto di funzionamento.
Perché serve leggere anche il compressore
Ridurre la carica trattenuta limita, a parità di altre condizioni, la quantità di combustibile che può essere bruciata con quel contenuto d’aria. La sovralimentazione affronta questo limite aumentando la densità della carica disponibile. La macchina che comprime l’aria consuma però energia: il bilancio va considerato sull’intero motore.
Un compressore trascinato meccanicamente riceve lavoro dall’albero motore. Un turbocompressore usa una turbina attraversata dai gas di scarico per azionare il compressore: recupera parte dell’energia disponibile allo scarico, ma introduce vincoli di contropressione, temperatura e risposta. La spiegazione del funzionamento del turbocompressore chiarisce perché non sia intercambiabile con un volumetrico.
Comprimere l’aria tende inoltre a scaldarla. Il raffreddamento intermedio, quando previsto, sottrae calore alla carica prima dell’ingresso nel motore. Fasatura, pressione di sovralimentazione e gestione termica devono dunque essere sviluppate insieme: il nome Miller non identifica una pressione di lavoro, un tipo di compressore o un rendimento universale.
Mazda Eunos 800: il V6 Miller con compressore Lysholm
L’archivio Mazda colloca nell’aprile 1993 lo sviluppo del proprio Miller automobilistico e nel novembre dello stesso anno l’introduzione della versione Eunos 800 equipaggiata con questo motore, dopo la variante 2,5 litri di ottobre. Il modello appartiene alla famiglia conosciuta nei mercati d’esportazione anche come Xedos 9 e Millenia; date e dati non vanno trasferiti automaticamente fra i mercati.
Per la configurazione riportata nella cronologia giapponese, Mazda indica un V6 DOHC di 2.254 cm³ con compressore Lysholm, 220 PS netti a 5.500 giri/min e 30,0 kg·m a 3.500 giri/min. Le unità originali sono conservate: non sono i dati di tutte le Millenia esportate e la pagina non fornisce una norma di prova completa con cui costruire confronti omogenei moderni.
L’abstract pubblico dello studio SAE 940198, firmato da tecnici Mazda nel 1994, conferma l’abbinamento fra chiusura ritardata dell’aspirazione e compressore Lysholm. L’intenzione era offrire un’alternativa a un aspirato di cilindrata maggiore. Il testo integrale dello studio non è stato usato come se fosse liberamente consultabile: dall’abstract non si ricavano mappe complete, fasature o consumi comparabili su ogni vettura.
Volkswagen TSI evo: chiusura anticipata e turbo VTG
Il documento Volkswagen dell’8 dicembre 2020 riferisce la strategia Miller al 1.5 TSI evo da 96 kW (130 PS) e alle varianti tre cilindri descritte nella stessa pubblicazione. Per il quattro cilindri indica chiusura anticipata dell’aspirazione, rapporto geometrico 12,5:1 e turbo a geometria variabile. Non estende quella specifica combinazione indistintamente a ogni TSI evo della gamma.
La VTG regola la geometria della turbina per gestire l’energia dei gas e l’alimentazione del compressore nelle diverse condizioni. Il documento descrive anche la regolazione della distribuzione per aumentare il riempimento quando si richiede accelerazione. È il collegamento fra funzionamento efficiente a carico parziale e necessità di erogare coppia quando il guidatore apre l’acceleratore.
La documentazione del TSI evo2 del luglio 2022 ribadisce l’abbinamento fra Miller a chiusura anticipata e sovralimentazione VTG. L’evoluzione mostra che il principio non dipende dal compressore meccanico della Mazda: sono cambiate le soluzioni con cui viene gestito il compromesso fra riempimento, compressione ed espansione.
Miller e Atkinson: parentela fisica, nomi non sempre separabili
L’approfondimento sul ciclo Atkinson distingue il meccanismo storico a corse differenti dalle applicazioni moderne che intervengono sulle valvole. Queste ultime possono condividere con il Miller il principio di un’espansione favorevole rispetto alla compressione effettiva.
La scorciatoia “Atkinson aspirato, Miller sovralimentato” aiuta a riconoscere alcune applicazioni, ma non costituisce una definizione valida per ogni costruttore. Per classificare un motore servono la fasatura utilizzata e la gestione del riempimento. Neppure “Miller significa chiusura anticipata” funziona sempre: il V6 Mazda documentato è proprio un esempio a chiusura ritardata.
Il confronto utile riguarda quindi i componenti: chi comanda le valvole, quando la carica viene isolata, quale macchina fornisce la sovralimentazione e come il motore varia strategia con il carico. Le denominazioni restano importanti, ma non sostituiscono il funzionamento.
Vantaggi e limiti: cosa si può davvero concludere
Il Miller permette di cercare un equilibrio più favorevole fra espansione, compressione della carica e riempimento. Nei motori a benzina il controllo delle condizioni finali di compressione è rilevante anche per la detonazione, cioè l’autoaccensione indesiderata di una parte della carica durante la combustione. Il beneficio concreto dipende dal progetto e dalla sua regolazione, non dal nome del ciclo.
Dall’altro lato ci sono il lavoro richiesto alla sovralimentazione, le perdite di scambio dei gas, la complessità del comando valvole e la necessità di mantenere stabilità e risposta. Non è corretto confrontare il consumo omologato di una berlina Mazda degli anni Novanta con quello di una moderna Volkswagen e attribuire lo scarto al Miller. Vetture, norme di prova, massa, trasmissioni e livelli di emissioni sono differenti.
La lezione storica è più interessante di una graduatoria: una stessa idea può vivere con una valvola che chiude tardi o presto, un volumetrico oppure un turbo. Il risultato dipende da come questi elementi lavorano insieme e dalle condizioni per cui il motore è stato progettato.
Fonti e documentazione tecnica
- Ralph Miller, US 2.817.322: deposito 30 aprile 1956, pubblicazione 24 dicembre 1957; descrizione, figure e rivendicazioni
- Mazda, cronologia 1993: aprile e ottobre/novembre, Eunos 800 e dati originali del V6 Miller
- Mazda 100th Anniversary, Eunos 800/Millenia: storia del modello
- Goto e altri, Mazda, Development of V6 Miller Cycle Gasoline Engine, SAE 940198, 1994: abstract pubblico
- Volkswagen, 8 dicembre 2020: Enhanced Miller combustion process, applicazioni e limiti di versione
- Volkswagen, dossier 105/2022 del luglio 2022: TSI evo2 e processo di combustione
